Le principe d'une paroi berlinoise
La paroi berlinoise a pour fonction principale le soutènement des terres. Elle comporte des profilés métalliques verticaux ainsi qu’un blindage intermédiaire. On réalise des parois berlinoises principalement en milieu urbain. En principe, elles ne sont pas étanches et ne portent pas obligatoirement des charges verticales de structures constructives.
Elles peuvent être :
- Tirantée
- Autostables
- Butonnées
Les étapes de réalisation d'une paroi berlinoise avec FGS
Ce type d’ouvrage de soutènement pour excavation est réalisé en deux étapes principales :
- Tout d’abord, nous mettons en place des profilés verticaux depuis le niveau d’origine du terrain. Pour cela, nous utilisons un vibronfonceur Movax monté sur une pelle 30T.
- Puis, nous réalisons la mise en place, à l’avancement des terrassements en descendant par plots ou non, du blindage ou parement et des ancrages/butons avec liernes de liaisonnement et de répartition.
Nous sommes en mesure de réaliser différents types de parois berlinoises
Paroi vibrofoncée
Nous utilisons une pelle 30 T équipée d’un vibrofonceur Movax. Nous mobilisons un atelier de battage en cas de refus léger.
Paroi préforée
Nous possédons le matériel nécessaire pour préforer le terrain en cas de rencontres de blocs.
Paroi forée
Nous utilisons la technique du marteau fond de trou, lorsque la compacité du sol est trop importante.
Vous avez besoin de soutenir des terres en zone urbaine ?

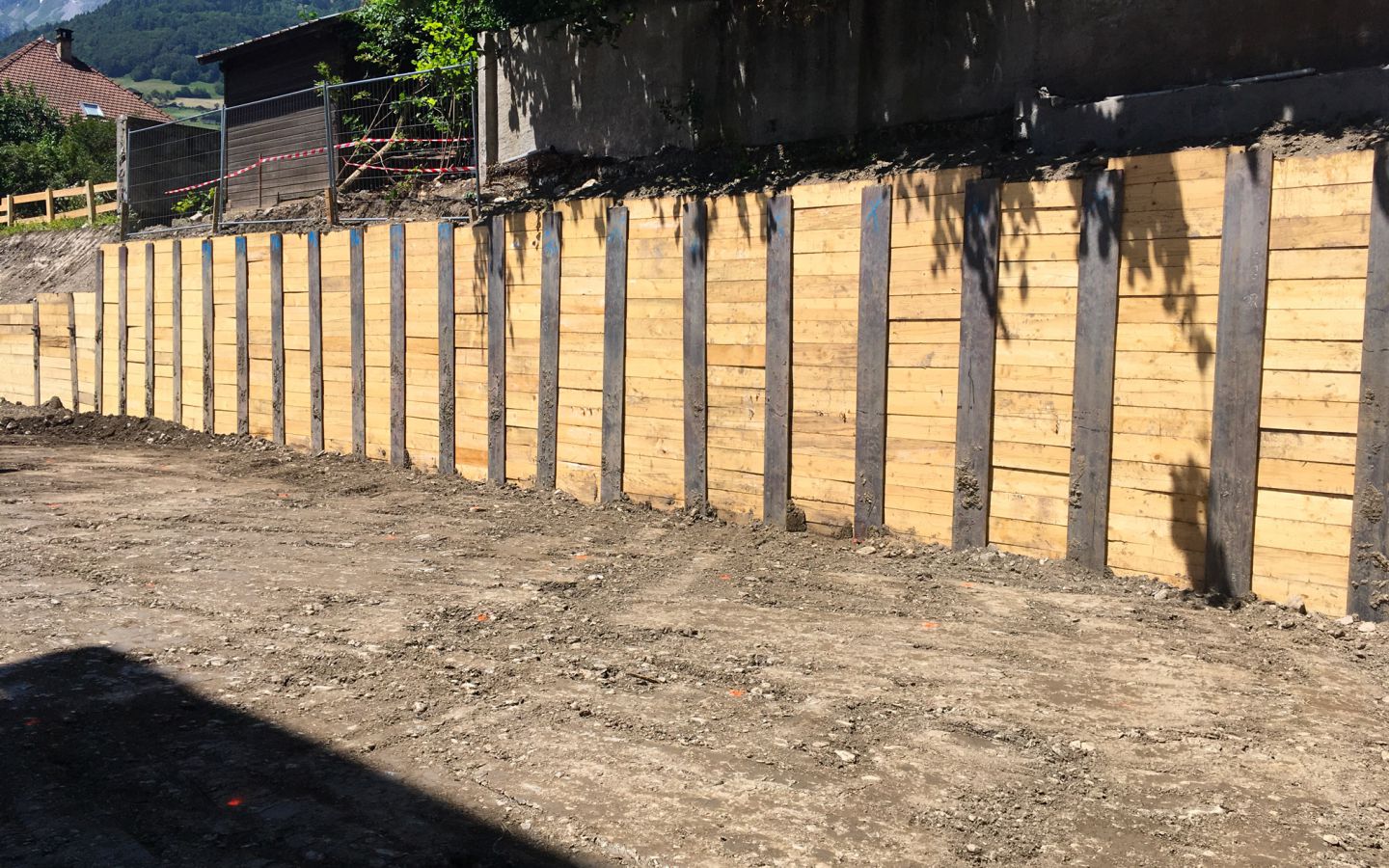

Contactez-nousQuelques photos de parois berlinoises
